【進料粒度】：125-1500mm

【生產能力】：1-2200t/h

【應用范圍】：礦山、冶煉、建材、公路、鐵路、水利和化學工業等部門。

【適用物料】：花崗巖、玄武巖、石灰石、方解石、河卵石、礦渣、大理石、渣石、石膏等。

PE顎式破碎機簡介

PE鄂式破碎機是顎式破碎機的一種，主要適用于實現物料的粗破，廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化學工業等眾多部門，具有破碎比大，產量高，維修簡便，使用方便等優勢。

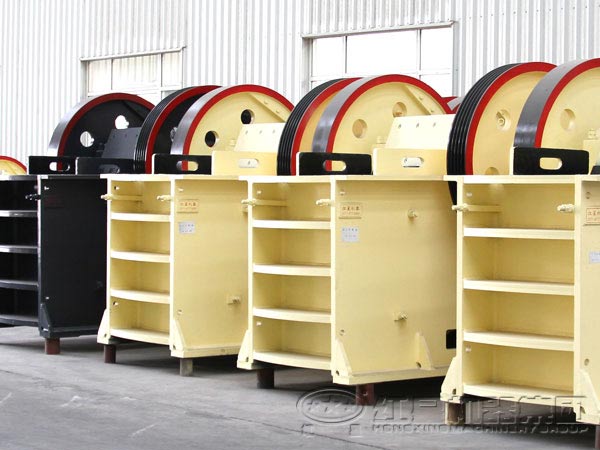

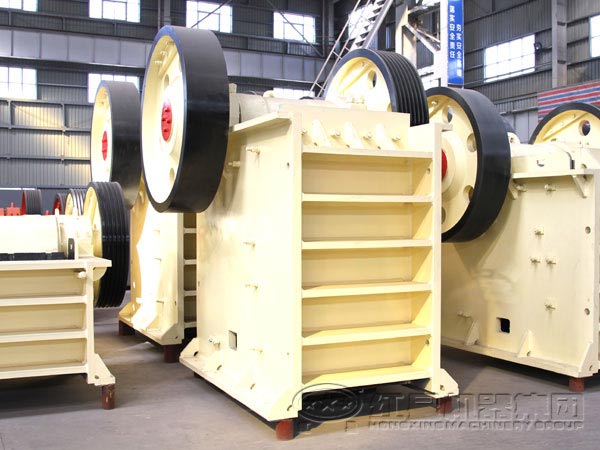

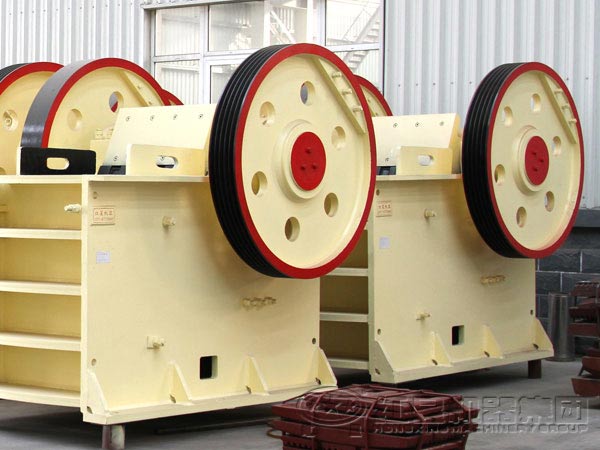

PE顎式破碎機圖片展示

PE顎式破碎機

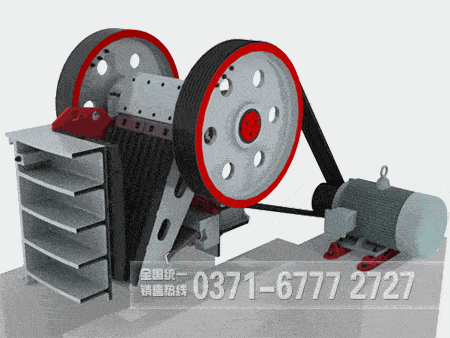

PE顎式破碎機工作原理

PE顎式碎破機的工作部分是由兩塊顎板（靜顎和動鄂）組成，靜顎垂直固定在機體前壁上，動鄂位置傾斜與固定顎板形成上大下小的破碎工作腔。在電動級驅動皮帶使偏心軸的動鄂上下運動，當動顎上升時肘板與動顎間夾角變大，從而推動動顎板向固定顎板接近，與其同時物料被壓碎或劈碎，達到破碎的目的；當動顎下行時，肘板與動顎夾角變小，動顎板在拉桿，彈簧的作用下，離開固定顎板，此時已破碎物料從破碎腔下口排出。隨著電動機連續轉動而破碎機動顎作周期運動壓碎和排泄物料，實現批量生產。

PE顎式破碎機工作原理

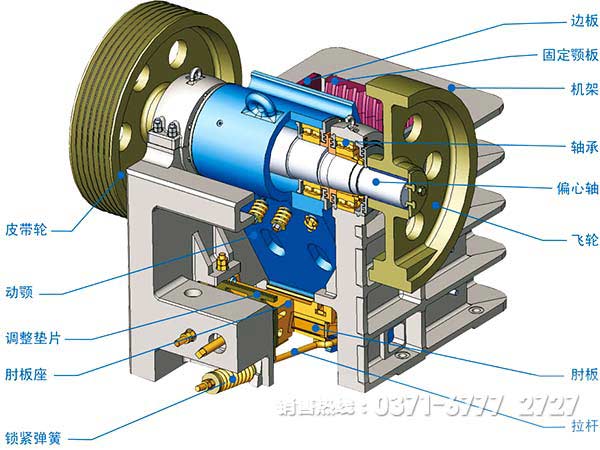

PE顎式破碎機內部結構

PE顎式破碎機的結構主要有機架、偏心軸、大皮帶輪、飛輪、動顎、側護板、肘板、肘板后座、調隙螺桿、復位彈簧、固定顎板與活動顎板等組成，其中肘板還起到保險作用。

PE顎式破碎機內部結構

PE顎式破碎機結構特點優勢

1、質量輕，構件少，結構緊湊，破碎腔內充滿程度較好。

2、破碎粒度均勻，比同規格的簡擺顎式破碎機的生產率高出20-30%；

3、物料塊在動顎下部有較大的上下翻滾運動，容易呈立方體的形狀卸出，減少了像簡擺式鄂破產品中那樣的片狀成分，產品質量較好。

4、動顎采用鑄鋼件構成，偏心軸采用鍛坯加工等，使部件可靠性增加，效率高耐用。

技術參數

型號	進料口尺寸 (mm）	最大進料粒度 (mm)	排料口調整范圍 (mm)	處理能力 (t/h)	偏心軸轉速 (r/min)	電動機功率 (kw)	總重量 (t)	外形尺寸（L×W×H） (mm)
PE-150×250	150×250	125	10-40	1-3	250	5.5	0.8	720×660×850
PE-200×300	200×300	180	15-50	2-6	260	7.5	1.2	910×750×990
PE-200×350	200×350	180	18-70	3-10	260	11	1.5	1000×870×990
PE-250×400	250×400	210	20-60	5-20	300	15	2.8	1300×1090×1270
PE-400×600	400×600	340	40-100	16-60	275	30	7	1730×1730×1630
PE-500×750	500×750	425	50-100	40-110	275	55	12	1980×2080×1870
PE-600×750	600×750	500	150-200	80-240	275	55	15.8	2070×2000×1920
PE-600×900	600×900	500	65-160	50-180	250	55	17	2190×2206×2300
PE-750×1060	750×1060	630	80-140	110-320	250	110	29	2660×2430×2800
PE-800×1060	800×1060	640	130-190	130-330	250	110	29.8	2710×2430×2800
PE-830×1060	830×1060	650	160-220	150-336	250	110	30.7	2740×2430×2800
PE-870×1060	870×1060	660	200-260	190-336	250	110	31.5	2810×2430×2800
PE-900×1060	900×1060	685	230-290	230-390	250	110	33	2870×2420×2940
PE-900×1200	900×1200	750	95-165	220-450	200	110	52	3380×2870×3330
PE-1000×1200	1000×1200	850	195-265	315-500	200	110	55	3480×2876×3330
PE-1200×1500	1200×1500	1020	150-350	400-800	180	160-220	100.9	4200×3300×3500
PE-1500×1800	1500×1800	1200	220-350	500-1000	180	280-355	122	5160×3660×4248
PE-1600×2100	1600×2100	1500	300-400	1300-2200	160	350-380	150.6	6210×4013×4716
